Jak podłączyć oświetlenie schodowe z 2 czujnikami ruchu? Poradnik DIY

Instalacja oświetlenia schodowego z dwoma czujnikami ruchu to rozwiązanie, które znacząco podnosi komfort i bezpieczeństwo użytkowania domu. Wyobraź sobie, że wchodzisz do ciemnego domu i nie musisz szukać włącznika schody rozświetlają się same, prowadząc Cię bezpiecznie do celu. Jest to szczególnie ważne dla dzieci i osób starszych, ale doceni je każdy domownik. Co więcej, automatyczne sterowanie światłem to także oszczędność energii, ponieważ lampy zapalają się tylko wtedy, gdy są potrzebne. System z dwoma czujnikami ruchu, umieszczonymi na dole i na górze biegu schodowego, jest najbardziej efektywnym sposobem na zapewnienie płynnego i niezawodnego działania oświetlenia.

Automatyczne oświetlenie schodów: Inwestycja w komfort i bezpieczeństwo, którą zrobisz sam

Wielu z nas kojarzy automatyczne oświetlenie schodowe z drogimi, skomplikowanymi systemami instalowanymi przez fachowców. Nic bardziej mylnego! Dziś chcę Wam pokazać, że samodzielne wykonanie takiej instalacji jest w zasięgu ręki niemal każdego majsterkowicza. Odpowiednio zaplanowany system nie tylko zwiększy bezpieczeństwo Waszych domowników, minimalizując ryzyko potknięcia się w ciemności, ale także doda wnętrzu nowoczesnego charakteru. Dodatkowo, automatyczne wyłączanie światła po określonym czasie to prosty sposób na obniżenie rachunków za prąd. W tym poradniku przeprowadzimy Was krok po kroku przez cały proces od zakupu odpowiednich komponentów, przez ich montaż, aż po konfigurację i testowanie systemu.

Dlaczego system z dwoma czujnikami ruchu to najlepsze rozwiązanie?

Zastosowanie dwóch czujników ruchu jednego na dole i jednego na górze schodów jest kluczowe dla pełnej funkcjonalności tego typu oświetlenia. Dlaczego? Ponieważ pozwala to na niezależne uruchomienie światła przez dowolny z czujników. Gdy zbliżasz się do schodów od dołu, czujnik na dole wykrywa Twój ruch i zapala oświetlenie. Gdy schodzisz ze schodów, reaguje czujnik na górze. Taki układ eliminuje tzw. „martwe strefy”, czyli obszary, w których ruch mógłby nie zostać wykryty, a także zapewnia, że światło włączy się dokładnie wtedy, gdy go potrzebujesz, bez konieczności szukania włącznika w ciemności. To gwarancja, że schody zawsze będą odpowiednio oświetlone, niezależnie od kierunku, w którym się poruszasz.

Czy taka instalacja jest skomplikowana? Rozwiewamy wątpliwości

Mam świadomość, że na myśl o samodzielnej instalacji elektrycznej mogą pojawić się obawy. Wiele osób uważa, że takie projekty są zarezerwowane wyłącznie dla wykwalifikowanych elektryków. Chcę Was jednak zapewnić, że z odpowiednią wiedzą i precyzyjnym przewodnikiem, jakim jest ten artykuł, instalacja automatycznego oświetlenia schodowego z dwoma czujnikami ruchu jest w zasięgu ręki. Choć wymaga dokładności i przestrzegania zasad bezpieczeństwa, nie jest to zadanie ponad siły amatora majsterkowicza. Kluczem jest cierpliwość, dokładne zapoznanie się z instrukcjami i oczywiście odłączenie zasilania przed rozpoczęciem pracy. Zaufajcie mi, satysfakcja z własnoręcznie wykonanego, funkcjonalnego systemu jest ogromna!

Planowanie to podstawa: Co musisz wiedzieć, zanim zaczniesz?

Zanim sięgniemy po narzędzia i zaczniemy kuć ściany, poświęćmy chwilę na dokładne zaplanowanie całego projektu. To właśnie etap planowania jest fundamentem sukcesu i pozwala uniknąć wielu błędów, które mogłyby nas kosztować czas i pieniądze. Odpowiedni dobór komponentów, przemyślane rozmieszczenie czujników i wybór właściwej metody instalacji to klucz do stworzenia systemu, który będzie działał niezawodnie przez lata. W tej sekcji przyjrzymy się wszystkim tym elementom, abyście mogli podejść do montażu z pełnym przygotowaniem.

Kompletna lista zakupów: Niezbędne komponenty do Twojej instalacji

Aby Wasz system oświetlenia schodowego działał poprawnie, potrzebujecie kilku kluczowych elementów. Oto szczegółowa lista tego, co będzie Wam potrzebne, wraz z krótkim wyjaśnieniem, dlaczego dany element jest ważny i na co zwrócić uwagę przy jego wyborze:

• Czujniki ruchu PIR: Potrzebujecie dwóch sztuk. Najlepiej wybrać modele z regulacją czułości i czasu świecenia, co pozwoli Wam dopasować działanie systemu do Waszych potrzeb. Czujniki PIR (Passive Infrared) wykrywają ruch na podstawie zmian promieniowania podczerwonego emitowanego przez ciepłe obiekty, takie jak ludzie.
• Oświetlenie LED: Tutaj macie dużą dowolność. Popularnym wyborem są taśmy LED (np. 12V lub 24V) ze względu na elastyczność montażu i możliwość cięcia na wymiar. Alternatywnie możecie zastosować gotowe oprawy LED. Zwróćcie uwagę na moc (W/m dla taśm) i barwę światła (ciepła, neutralna, zimna), która najlepiej pasuje do Waszego wnętrza.
• Zasilacz do LED: Musi być dobrany do mocy i napięcia Waszego oświetlenia LED. Ważne jest, aby miał zapas mocy około 20-30% więcej niż łączna moc wszystkich podłączonych taśm lub opraw. Zbyt słaby zasilacz może się przegrzewać, a nawet ulec uszkodzeniu.
• Sterownik schodowy (opcjonalnie, dla Metody 1): Jeśli zdecydujecie się na bardziej zaawansowane rozwiązanie, dedykowany sterownik schodowy będzie sercem systemu. Oferuje on dodatkowe funkcje, o których wspomnę później.
• Przewody elektryczne: Wybierzcie przewody o odpowiednim przekroju, dostosowanym do mocy oświetlenia i długości instalacji. Zazwyczaj wystarczą przewody 3x1.5mm² do zasilania 230V lub 3x0.75mm² do połączeń niskonapięciowych.
• Puszki instalacyjne i złączki WAGO: Niezbędne do bezpiecznego i trwałego łączenia przewodów. Złączki WAGO to nowoczesne i bezpieczne rozwiązanie, które ułatwia pracę.
• Narzędzia: Podstawowy zestaw majsterkowicza: śrubokręty (najlepiej izolowane), miernik napięcia (niezbędny do sprawdzenia braku prądu!), ściągacz izolacji, wiertarka, taśma izolacyjna.
• Elementy montażowe: W zależności od wybranego sposobu montażu oświetlenia, mogą to być uchwyty, profile aluminiowe do taśm LED (bardzo polecam dla estetyki i ochrony), kołki rozporowe.

Wybór metody: Dedykowany sterownik czy proste połączenie równoległe?

Gdy już mamy skompletowane wszystkie potrzebne elementy, musimy zdecydować, którą metodę połączenia zastosujemy. Mamy do wyboru dwie główne ścieżki:

1. Metoda z dedykowanym sterownikiem schodowym: To rozwiązanie, które zdecydowanie polecam, jeśli zależy Wam na maksymalnej funkcjonalności i możliwościach rozbudowy systemu. Dedykowany sterownik schodowy działa jak mózg całego układu. Czujniki ruchu podłączamy do jego wejść, a on sam zarządza włączaniem i wyłączaniem oświetlenia. Co więcej, wiele sterowników oferuje dodatkowe funkcje, takie jak sekwencyjne zapalanie się poszczególnych stopni (efekt „fali”), płynną regulację czasu świecenia, a nawet współpracę z czujnikiem zmierzchu, dzięki czemu oświetlenie włączy się tylko wtedy, gdy jest ciemno. To bardziej zaawansowane, ale też znacznie bardziej komfortowe rozwiązanie.
2. Bezpośrednie połączenie równoległe: Jest to metoda prostsza i potencjalnie tańsza, ale też mniej elastyczna. W tym przypadku wyjścia z obu czujników ruchu (przewody sterujące, często oznaczone jako OUT lub L') łączymy ze sobą równolegle, a następnie podłączamy je do źródła światła czyli do zasilacza LED lub bezpośrednio do lampy, jeśli sterujemy napięciem 230V. Należy jednak pamiętać o potencjalnych ryzykach. Nie wszystkie czujniki ruchu są przystosowane do pracy równoległej na wyjściu, co może prowadzić do ich uszkodzenia lub niestabilnego działania. Brak tu również zaawansowanych funkcji znanych ze sterowników.

Wybór metody zależy od Waszych potrzeb i budżetu. Jeśli szukacie prostego, budżetowego rozwiązania, połączenie równoległe może być wystarczające. Jeśli jednak zależy Wam na nowoczesnych funkcjach i niezawodności, inwestycja w dedykowany sterownik schodowy jest zdecydowanie warta rozważenia.

Bezpieczeństwo przede wszystkim: Jak przygotować miejsce pracy i uniknąć porażenia prądem?

Praca z prądem elektrycznym wymaga najwyższej ostrożności. Bezpieczeństwo jest absolutnym priorytetem, dlatego zanim przystąpicie do jakichkolwiek prac, upewnijcie się, że stosujecie się do poniższych zasad:

• Odłączenie zasilania: To absolutna podstawa. Zanim zaczniecie cokolwiek podłączać, wyłączcie główny bezpiecznik odpowiadający za obwód, w którym będziecie pracować, lub całkowicie główny wyłącznik prądu w domu.
• Sprawdzenie braku napięcia: Nigdy nie ufajcie w ciemno, że prąd jest wyłączony. Zawsze używajcie miernika napięcia lub próbnika, aby dwukrotnie sprawdzić, czy w przewodach, z którymi będziecie pracować, faktycznie nie ma napięcia.
• Narzędzia izolowane: Korzystajcie wyłącznie z narzędzi posiadających izolowane rękojeści. Zapewnia to dodatkową ochronę przed porażeniem.
• Praca w suchym środowisku: Unikajcie pracy z instalacją elektryczną w wilgotnych pomieszczeniach lub gdy Wasze ręce są mokre. Wilgoć znacząco zwiększa ryzyko porażenia prądem.
• Ostrożność: Działajcie metodycznie i nie spieszcie się. Jeśli nie jesteście pewni, jak coś podłączyć, lepiej zatrzymać się i poszukać dodatkowych informacji lub skonsultować się z kimś bardziej doświadczonym.

Pamiętajcie, że błąd w instalacji elektrycznej może mieć poważne konsekwencje, dlatego bezpieczeństwo jest zawsze na pierwszym miejscu.

Metoda 1 (Zalecana): Podłączenie z użyciem dedykowanego sterownika schodowego

Przejdźmy teraz do szczegółowego opisu metody, którą uważam za najbardziej optymalną dla większości użytkowników instalacji z wykorzystaniem dedykowanego sterownika schodowego. Jak już wspomniałam, takie rozwiązanie daje nam największą elastyczność i dostęp do zaawansowanych funkcji, które znacząco podnoszą komfort użytkowania oświetlenia. Cały proces można podzielić na kilka logicznych kroków.

Krok 1: Montaż sterownika i zasilacza serca całego systemu

Pierwszym krokiem jest znalezienie odpowiedniego miejsca na montaż kluczowych elementów systemu: sterownika schodowego i zasilacza LED. Idealnym miejscem jest sucha i łatwo dostępna puszka instalacyjna, fragment rozdzielnicy elektrycznej lub dedykowana obudowa. Ważne, aby zapewnić sobie dostęp do tych komponentów w razie potrzeby przyszłej konserwacji lub konfiguracji. Po wybraniu lokalizacji, należy je solidnie zamocować, zazwyczaj za pomocą śrub lub na szynie DIN, jeśli takie rozwiązanie jest dostępne. Następnie podłączamy zasilanie sieciowe 230V AC do zasilacza LED (przewody L fazowy i N neutralny). Jeśli Wasz sterownik schodowy wymaga zasilania niskonapięciowego (np. 12V lub 24V DC), należy podłączyć wyjście zasilacza LED do odpowiedniego wejścia zasilania sterownika.

Krok 2: Jak podłączyć czujniki ruchu do sterownika? Schemat i opis krok po kroku

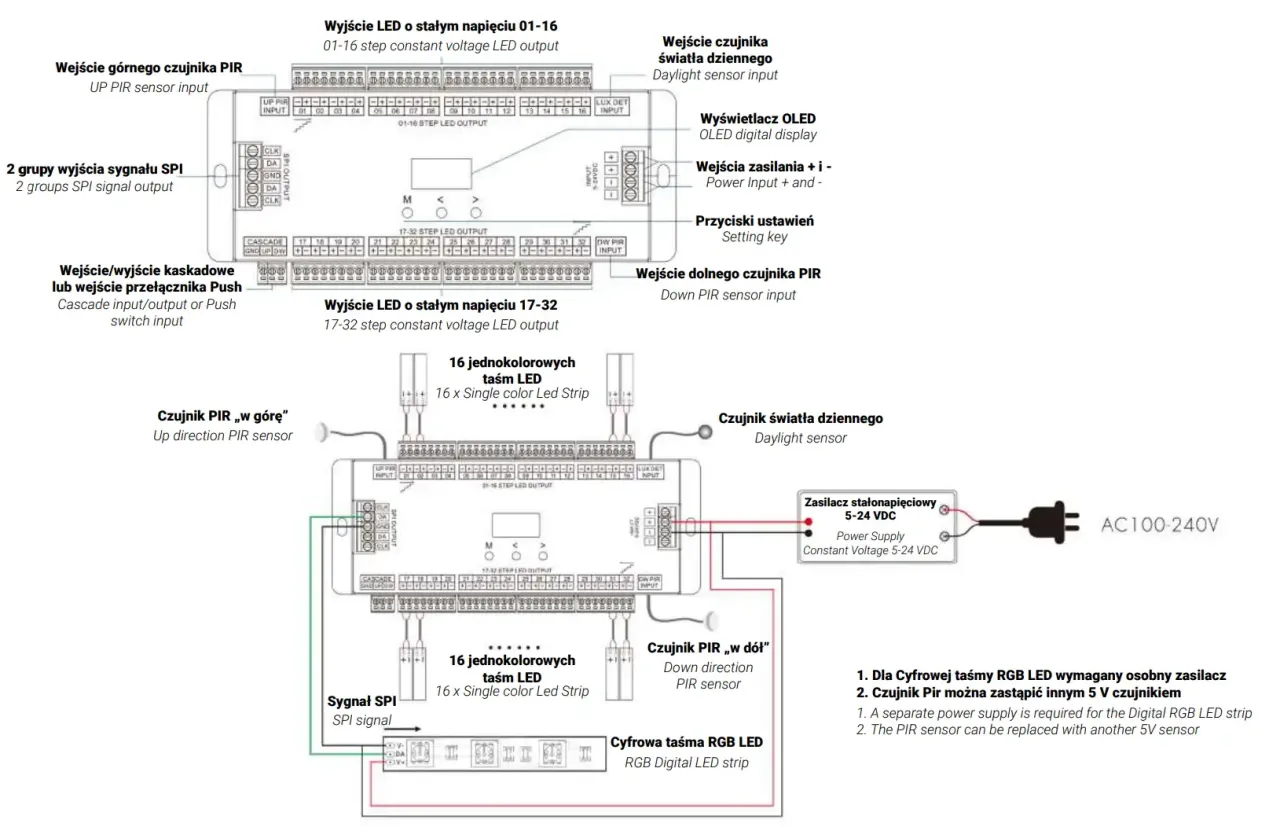

Teraz zajmiemy się podłączeniem samych czujników ruchu. Poniższy schemat przedstawia typowe połączenie. Pamiętajcie jednak, że każdy sterownik schodowy może mieć nieco inne oznaczenia wejść i wyjść, dlatego zawsze warto zajrzeć do instrukcji producenta konkretnego urządzenia.

Połączenie krok po kroku:

1. Zasilanie czujników: Podłączcie zasilanie do każdego z czujników ruchu. W zależności od modelu, mogą one wymagać podłączenia do sieci 230V AC (przewody L i N) lub zasilania niskonapięciowego DC, pobieranego ze sterownika lub zasilacza. Upewnijcie się, że przewody są prawidłowo zaizolowane i zabezpieczone, na przykład w puszkach instalacyjnych.
2. Podłączenie przewodów wyjściowych: Przewód wyjściowy (zazwyczaj oznaczony jako OUT lub L') z każdego czujnika ruchu należy podłączyć do dedykowanych wejść sterownika schodowego. Sterowniki często mają osobne wejścia dla każdego czujnika, oznaczone na przykład jako „wejście 1” i „wejście 2”.
3. Zabezpieczenie połączeń: Wszystkie połączenia elektryczne muszą być wykonane starannie i solidnie. Użyjcie odpowiednich złączek (np. WAGO) i upewnijcie się, że żaden z przewodów nie jest odsłonięty.

Dokładne zapoznanie się z instrukcją obsługi sterownika jest kluczowe, ponieważ oznaczenia mogą się różnić między producentami.

Krok 3: Podłączenie oświetlenia LED do wyjść sterownika

Kolejnym etapem jest podłączenie samego oświetlenia LED do wyjść sterownika schodowego. Tutaj również obowiązuje zasada zachowania polaryzacji, czyli prawidłowego podłączenia plusa do plusa i minusa do minusa.

1. Podłączenie plusa: Przewód dodatni (+) z taśmy LED lub oprawy należy podłączyć do odpowiedniego wyjścia (+) na sterowniku.
2. Podłączenie minusa: Przewód ujemny (-) z taśmy LED lub oprawy należy podłączyć do odpowiedniego wyjścia (-) na sterowniku.
3. Sekwencyjne zapalanie: Jeśli Wasz sterownik obsługuje funkcję sekwencyjnego zapalania, będzie posiadał kilka wyjść. W takim przypadku należy podłączyć poszczególne segmenty oświetlenia schodowego (np. każdy stopień osobno) do odpowiednich wyjść sterownika, zgodnie z instrukcją producenta.

Pamiętajcie, że prawidłowe podłączenie polaryzacji jest kluczowe dla działania oświetlenia LED. Błędne podłączenie może skutkować brakiem świecenia lub nawet uszkodzeniem diod.

Krok 4: Uruchomienie i konfiguracja ustawianie czasu świecenia i czułości

Po zakończeniu wszystkich połączeń i upewnieniu się, że wszystko jest wykonane poprawnie, możemy przystąpić do pierwszego uruchomienia systemu. Najpierw jednak, dla własnego bezpieczeństwa, jeszcze raz sprawdźcie wszystkie połączenia. Następnie włączcie zasilanie w skrzynce bezpieczników. System powinien teraz zadziałać. Pierwszym krokiem jest przetestowanie działania czujników ruchu przejdźcie po schodach z obu stron, aby upewnić się, że reagują prawidłowo. Następnie przejdźmy do konfiguracji:

• Ustawianie czasu świecenia: Większość sterowników schodowych posiada potencjometry lub przyciski do regulacji czasu, przez jaki ma być włączone oświetlenie po wykryciu ruchu. Ustawcie go na komfortowy dla Was czas, na przykład 30-60 sekund.
• Regulacja czułości czujników: Czujniki ruchu PIR zazwyczaj również posiadają potencjometry do regulacji czułości. Ustawcie ją tak, aby czujnik reagował na ruch człowieka, ale nie na drobne ruchy (np. zwierząt domowych) czy zmiany temperatury.
• Dodatkowe funkcje: Jeśli Wasz sterownik oferuje dodatkowe opcje, takie jak regulacja jasności, tryb dzień/noc czy programowanie sekwencji zapalania, poświęćcie chwilę na ich konfigurację zgodnie z instrukcją.

Po tych czynnościach Wasz system powinien być w pełni funkcjonalny i dopasowany do Waszych potrzeb.

Metoda 2 (Alternatywna): Proste połączenie równoległe bez sterownika

Jeśli szukacie prostszego i bardziej budżetowego rozwiązania, możecie rozważyć metodę bezpośredniego połączenia równoległego. Jest ona mniej zaawansowana, ale w wielu przypadkach może być w pełni wystarczająca. Pamiętajcie jednak o jej ograniczeniach, o których wspomnę później.

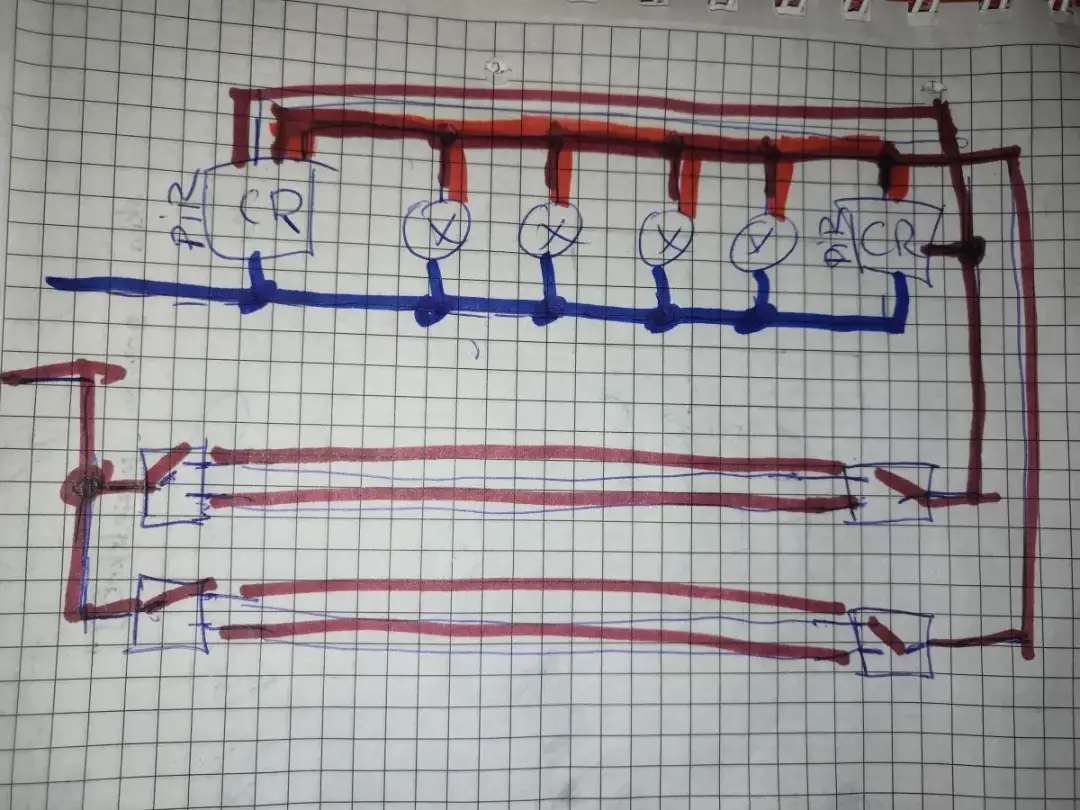

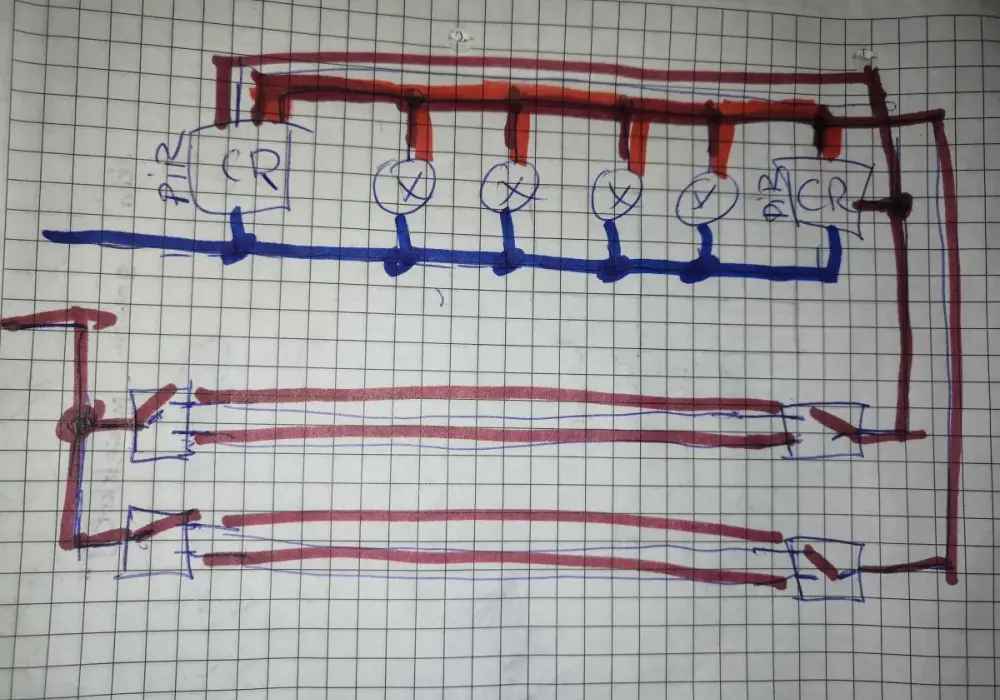

Schemat połączenia równoległego: Jak poprawnie połączyć przewody L, N i OUT?

W tej metodzie kluczowe jest prawidłowe połączenie przewodów zasilających oraz wyjściowych. Oto jak to zazwyczaj wygląda:

• Przewody zasilające (L i N): Przewód fazowy (L) i neutralny (N) z instalacji 230V AC należy podłączyć równolegle do wejść zasilających obu czujników ruchu. Oznacza to, że oba czujniki otrzymują to samo zasilanie.
• Przewody wyjściowe (OUT/L'): Przewody wyjściowe (sterujące) z każdego z czujników ruchu łączymy ze sobą w jednym punkcie, na przykład w puszce instalacyjnej.
• Podłączenie do obciążenia: Wspólny przewód wyjściowy z obu czujników podłączamy następnie do wejścia zasilacza LED lub bezpośrednio do lampy, jeśli czujnik steruje napięciem 230V AC.
• Wspólny przewód neutralny (N): Przewód neutralny (N) z instalacji 230V AC podłączamy również do zasilacza LED lub lampy.

Ważne jest, aby pamiętać, że w tej konfiguracji wyjścia obu czujników są połączone równolegle. Oznacza to, że aktywacja przez jeden czujnik spowoduje włączenie światła, a gdy oba czujniki wykryją ruch, ich sygnały sumują się.

Krok po kroku: Prowadzenie instalacji dla dwóch czujników i jednej lampy/zasilacza

Praktyczne wykonanie instalacji tą metodą wygląda następująco:

1. Prowadzenie przewodów zasilających: Poprowadźcie przewody zasilające (L i N) z miejsca, gdzie znajduje się źródło prądu (np. puszka instalacyjna), do miejsca montażu obu czujników ruchu.
2. Prowadzenie przewodów wyjściowych: Z każdego z czujników poprowadźcie osobny przewód wyjściowy (OUT/L') do wspólnego punktu łączenia. Może to być kolejna puszka instalacyjna.
3. Połączenie równoległe: W puszce instalacyjnej połączcie wszystkie przewody wyjściowe z czujników ze sobą.
4. Podłączenie do obciążenia: Z tego wspólnego punktu poprowadźcie jeden przewód wyjściowy do zasilacza LED lub lampy.
5. Podłączenie zasilania: Na końcu podłączcie zasilacz LED lub lampę do zasilania sieciowego (L, N) oraz do przewodu wyjściowego ze wspólnego połączenia czujników.

Pamiętajcie, aby wszystkie połączenia były solidne i dobrze zaizolowane.

Potencjalne ryzyka i ograniczenia tej metody kiedy jej unikać?

Choć proste połączenie równoległe może wydawać się atrakcyjne ze względu na swoją prostotę, wiąże się z pewnymi ryzykami i ograniczeniami, o których warto pamiętać:

• Brak zaawansowanych funkcji: Ta metoda nie oferuje żadnych dodatkowych funkcji, takich jak płynna regulacja czasu świecenia, stopniowe rozjaśnianie czy współpraca z czujnikiem zmierzchu.
• Kompatybilność czujników: To kluczowa kwestia. Nie wszystkie czujniki ruchu są zaprojektowane do pracy w układzie równoległym. Podłączenie dwóch takich czujników może prowadzić do ich uszkodzenia, przegrzewania lub niestabilnego działania całego systemu. Zawsze sprawdźcie specyfikację techniczną czujników lub skonsultujcie się z producentem.
• Mniejsze możliwości zabezpieczeń: W porównaniu do systemów ze sterownikiem, proste połączenie równoległe oferuje mniejsze możliwości w zakresie zabezpieczeń przed przeciążeniem czy zwarciem.
• Skomplikowane rozwiązywanie problemów: W przypadku awarii, diagnostyka i zlokalizowanie problemu może być trudniejsze niż w przypadku bardziej rozbudowanych systemów.

Unikajcie tej metody, jeśli zależy Wam na rozbudowanych funkcjach, gwarancji długotrwałej i niezawodnej pracy, lub jeśli nie macie pewności co do kompatybilności używanych czujników. W takich przypadkach dedykowany sterownik schodowy jest znacznie lepszym wyborem.

Klucz do sukcesu: Jak prawidłowo rozmieścić czujniki ruchu na schodach?

Nawet najlepiej podłączony system nie będzie działał optymalnie, jeśli czujniki ruchu nie zostaną umieszczone w odpowiednich miejscach. Prawidłowe rozmieszczenie to nie tylko kwestia estetyki, ale przede wszystkim gwarancja skutecznego wykrywania ruchu i eliminacji „martwych stref”. Dlatego poświęćmy tej kwestii szczególną uwagę.

Optymalna wysokość i umiejscowienie, aby wyeliminować "martwe strefy"

Aby zapewnić jak najlepsze pokrycie terenu i uniknąć sytuacji, w której czujnik nie zareaguje na ruch, należy przestrzegać kilku zasad:

• Lokalizacja: Jeden czujnik powinien znajdować się na samym dole biegu schodowego, najlepiej na wysokości pierwszego stopnia lub tuż przed nim. Drugi czujnik umieszczamy na górze schodów, na ostatnim stopniu lub tuż za nim.
• Wysokość montażu: Optymalna wysokość montażu czujników to około 1 do 1,5 metra nad podłogą lub stopniem. Na tej wysokości czujnik ma najlepsze pole widzenia i jest w stanie wykryć ruch osoby poruszającej się wzdłuż schodów.
• Kierunek detekcji: Czujniki powinny być skierowane tak, aby ich pole detekcji obejmowało jak najdłuższą część biegu schodowego. Najlepiej, aby „patrzyły” wzdłuż schodów, a nie prosto w ścianę.
• Unikanie przeszkód: Upewnijcie się, że nic nie zasłania pola widzenia czujnika. Poręcze, meble czy rośliny mogą stanowić przeszkodę i ograniczać jego skuteczność.
• Eliminacja martwych stref: Dzięki zastosowaniu dwóch czujników umieszczonych na odpowiedniej wysokości i skierowanych wzdłuż schodów, minimalizujemy ryzyko, że jakikolwiek ruch nie zostanie wykryty. Jeden czujnik „widzi” osobę zbliżającą się do schodów, a drugi schodzącą.

Ustawianie kąta detekcji: Na co zwrócić uwagę?

Wiele nowoczesnych czujników ruchu PIR oferuje możliwość regulacji kąta detekcji, zarówno w płaszczyźnie poziomej, jak i pionowej. Jest to bardzo przydatna funkcja, która pozwala na precyzyjne dopasowanie działania czujnika do konkretnego miejsca:

• Regulacja kąta: Ustawcie kąt tak, aby czujnik obejmował jak największy obszar schodów, ale jednocześnie nie wykrywał ruchu poza nimi.
• Unikanie fałszywych alarmów: Starajcie się skierować czujnik tak, aby nie reagował na ruchy dziejące się w sąsiednich pomieszczeniach, przez okno, czy na ruch zasłon poruszanych przez wiatr.
• Testowanie: Po wstępnej regulacji koniecznie przetestujcie działanie czujników. Przejdźcie po schodach z różną prędkością i z różnych stron, aby upewnić się, że każdy ruch jest wykrywany.
• Czułość: Jeśli czujnik reaguje na zbyt drobne ruchy (np. zwierzęta domowe), należy delikatnie zmniejszyć jego czułość. Zbyt niska czułość może natomiast spowodować, że czujnik nie zareaguje na powolny ruch.

Precyzyjne ustawienie kąta i czułości czujników to klucz do niezawodnego działania całego systemu.

Najczęstsze błędy montażowe i jak ich unikać Twoja checklista

Nawet przy najlepszych chęciach, podczas samodzielnego montażu instalacji elektrycznych zdarzają się błędy. Znajomość najczęstszych problemów i sposobów ich rozwiązywania pozwoli Wam uniknąć frustracji i zapewnić prawidłowe działanie systemu. Przygotowałam dla Was listę kontrolną najczęściej pojawiających się usterek.

Problem: Światło nie gaśnie lub włącza się samoczynnie co sprawdzić?

Jeśli Wasze oświetlenie schodowe zachowuje się nieprawidłowo albo nie chce zgasnąć, albo włącza się bez powodu oto co należy sprawdzić:

• Czas świecenia: Upewnijcie się, że czas świecenia ustawiony na czujniku lub sterowniku nie jest ustawiony na maksymalną wartość lub w tryb ciągłego świecenia.
• Czułość czujnika: Zbyt wysoka czułość może powodować, że czujnik reaguje na ruchy poza obszarem schodów, np. na zwierzęta domowe, ruch zasłon, czy nawet na zmiany temperatury. Spróbujcie delikatnie zmniejszyć czułość.
• Źródła ciepła: Czy w pobliżu czujnika nie znajdują się źródła ciepła, takie jak kaloryfery, lampy, czy bezpośrednie światło słoneczne padające przez okno? Mogą one wywoływać fałszywe alarmy.
• Uszkodzony czujnik/sterownik: Niestety, komponenty mogą ulec uszkodzeniu. Jeśli powyższe kroki nie pomogą, możliwe, że jeden z czujników lub sterownik jest wadliwy i stale wysyła sygnał o wykryciu ruchu.
• Błędy w okablowaniu: Sprawdźcie dokładnie połączenia przewodów wyjściowych z czujników. Czy nie są zwarte ze sobą lub z przewodem fazowym?

Problem: Czujnik nie reaguje na ruch typowe przyczyny i rozwiązania

Gdy czujnik kompletnie nie reaguje na ruch, należy sprawdzić następujące kwestie:

• Brak zasilania: To najczęstsza przyczyna. Upewnijcie się, że czujnik otrzymuje prawidłowe zasilanie. Użyjcie miernika napięcia, aby to potwierdzić.
• Źle podłączone przewody: Sprawdźcie, czy przewody zasilające (L, N) oraz wyjściowe (OUT) są podłączone do odpowiednich zacisków czujnika.
• Zbyt niska czułość: Upewnijcie się, że czułość czujnika nie jest ustawiona na absolutne minimum.
• Zablokowane pole widzenia: Czy nic nie zasłania obiektywu czujnika? Czasami nawet kurz lub pajęczyna mogą wpłynąć na jego działanie.
• Niewłaściwa wysokość/kąt: Jeśli czujnik jest zamontowany zbyt wysoko, zbyt nisko lub pod złym kątem, może nie wykrywać ruchu w swoim polu widzenia.
• Uszkodzony czujnik: Jeśli wszystkie inne opcje zostały wykluczone, możliwe, że sam czujnik jest uszkodzony i wymaga wymiany.

Problem: Migotanie oświetlenia LED jak dobrać odpowiedni zasilacz?

Migotanie światła LED jest nie tylko irytujące, ale może też świadczyć o problemach z instalacją. Najczęściej przyczyną jest niewłaściwy dobór zasilacza:

• Niewystarczająca moc zasilacza: To główny winowajca. Zasilacz musi mieć moc o co najmniej 20-30% większą niż łączna moc wszystkich podłączonych do niego taśm LED lub opraw. Przeciążony zasilacz nie jest w stanie dostarczyć stabilnego napięcia.
• Zasilacz niskiej jakości: Tanie, niemarkowe zasilacze często generują niestabilne napięcie, co objawia się migotaniem światła.
• Uszkodzony zasilacz: Zasilacz mógł ulec uszkodzeniu i nie działać poprawnie.
• Błędy w okablowaniu: Luźne połączenia w złączkach lub użycie zbyt cienkich przewodów na dłuższych odcinkach może powodować spadki napięcia, które również objawiają się migotaniem.

Aby uniknąć tych problemów, zawsze wybierajcie markowe zasilacze o odpowiedniej mocy i napięciu (np. 12V lub 24V), dopasowane do Waszego oświetlenia LED. Warto też zwrócić uwagę na jakość wykonania przewodów i złączek.

Finalny szlif: Estetyczne ukrycie przewodów i montaż opraw oświetleniowych

Instalacja elektryczna nie musi być widoczna! Po zakończeniu części technicznej, warto zadbać o estetykę i profesjonalne wykończenie. Dbałość o detale sprawi, że Wasze schody nie tylko będą funkcjonalne, ale także pięknie się prezentować. W tej sekcji podpowiem, jak ukryć przewody i jak zamontować oświetlenie w sposób, który zachwyci.

Pomysły na estetyczną instalację taśm LED w stopniach lub przy ścianie

Istnieje wiele kreatywnych sposobów na zamontowanie taśm LED, które podkreślą piękno Waszych schodów:

• Profile aluminiowe: To moje ulubione rozwiązanie. Taśmy LED można zamontować w specjalnych profilach aluminiowych. Mogą to być profile wpuszczane w stopnie, nakładane na ich krawędzie, lub montowane pod poręczą. Profile nie tylko zapewniają estetykę i chronią taśmę LED przed uszkodzeniem, ale także pomagają w rozpraszaniu ciepła, co przedłuża żywotność diod.
• Listwy przypodłogowe z kanałem kablowym: Taśmy LED można ukryć za listwami przypodłogowymi lub w specjalnych listwach LED, które montuje się przy podłodze.
• Oprawy punktowe: Zamiast taśm LED, możecie zastosować małe, dyskretne oprawy punktowe LED. Można je zamontować w ścianie obok schodów lub w samych stopniach.
• Oświetlenie podstopnic: Montaż taśm LED pod podstopnicami to efektowne rozwiązanie, które tworzy wrażenie unoszących się stopni i nadaje schodom lekkości.

Wybór konkretnego rozwiązania zależy od stylu Waszego wnętrza i Waszych preferencji estetycznych.

Przeczytaj również: Jakie oświetlenie nad telewizorem poprawi komfort oglądania?

Maskowanie kabli i puszek instalacyjnych profesjonalne wykończenie projektu

Aby instalacja wyglądała profesjonalnie, warto zadbać o ukrycie wszelkich widocznych elementów:

• Korytka kablowe i listwy maskujące: Przewody można poprowadzić w estetycznych korytkach kablowych lub listwach maskujących, które można dopasować kolorystycznie do ścian lub podłogi.
• Puszki podtynkowe: Jeśli to możliwe, starajcie się prowadzić instalację w puszkach podtynkowych. Po zamontowaniu czujników lub innych elementów, puszki można zamaskować estetycznymi zaślepkami.
• Fugowanie i szpachlowanie: Po przeprowadzeniu przewodów w ścianie, wszelkie otwory należy starannie zaszpachlować i pomalować, aby były niewidoczne.
• Dobór kolorów: Wybierając elementy instalacyjne, takie jak czujniki ruchu, ramki czy puszki, starajcie się dobierać je w kolorach pasujących do otoczenia białych, kremowych lub w odcieniach drewna.

Pamiętajcie, że nawet najmniejsze detale mają znaczenie. Dbałość o estetykę sprawi, że Wasza samodzielnie wykonana instalacja oświetlenia schodowego będzie nie tylko funkcjonalna, ale także będzie stanowić ozdobę Waszego domu.
