Jak podłączyć oświetlenie schodowe LED? Praktyczny poradnik krok po kroku

Podłączenie oświetlenia schodowego to projekt, który może znacząco podnieść komfort i bezpieczeństwo w Twoim domu, a także dodać mu nowoczesnego charakteru. Ten praktyczny przewodnik przeprowadzi Cię przez cały proces, od wyboru odpowiednich komponentów po ich instalację, dzięki czemu będziesz mógł samodzielnie wykonać oświetlenie lub świadomie nadzorować pracę specjalisty.

Dlaczego inteligentne oświetlenie schodów to dziś standard? Krótki wstęp do bezpieczeństwa i wygody

Inteligentne oświetlenie schodowe to już nie tylko luksus, ale coraz częściej standard w nowoczesnych domach. Jego główną zaletą jest znaczące zwiększenie bezpieczeństwa zapobiega potknięciom i upadkom, szczególnie po zmroku lub w przypadku nagłego zaniku zasilania. Automatyczne włączanie światła po wykryciu ruchu eliminuje potrzebę szukania włącznika w ciemności, co przekłada się na niezwykły komfort użytkowania. Poza funkcjonalnością, dobrze zaprojektowane oświetlenie schodowe stanowi też ważny element estetyczny, podkreślając architekturę wnętrza i nadając mu nowoczesny wygląd.

Zanim zaczniesz: kluczowe decyzje, które musisz podjąć

Zanim przystąpisz do jakichkolwiek prac montażowych, kluczowe jest dokładne zaplanowanie całej instalacji. Musisz ocenić swoje potrzeby ile stopni schodów chcesz oświetlić, jaki efekt wizualny chcesz osiągnąć. Ważne jest też rozważenie możliwości technicznych, takich jak dostęp do przewodów zasilających czy miejsca na montaż sterowników i zasilaczy. Przemyśl, czy chcesz sterować oświetleniem ręcznie, za pomocą czujników ruchu, czy może zależy Ci na bardziej zaawansowanych funkcjach oferowanych przez dedykowane sterowniki. Te wstępne decyzje zdefiniują dalsze kroki i dobór odpowiednich komponentów.

Oświetlenie LED w profilach czy gotowe oprawy schodowe co wybrać?

Na rynku dostępne są dwa główne typy oświetlenia schodowego: taśmy LED montowane w profilach aluminiowych oraz gotowe oprawy schodowe. Moim zdaniem, oświetlenie LED w profilach aluminiowych jest obecnie dominującym rozwiązaniem i nie bez powodu. Profile te nie tylko doskonale rozprowadzają ciepło, przedłużając żywotność diod, ale także pozwalają na estetyczne ukrycie przewodów i stworzenie jednolitej, subtelnej linii światła wzdłuż stopni. Są one niezwykle trwałe i dają ogromne możliwości aranżacyjne. Alternatywą są gotowe oprawy schodowe, które są łatwiejsze w montażu, ale mogą być mniej elastyczne pod względem designu. Niezależnie od wyboru, najczęściej stosuje się instalacje niskonapięciowe (12V lub 24V). Jest to podyktowane przede wszystkim bezpieczeństwem niskie napięcie jest bezpieczniejsze w przypadku kontaktu oraz specyfiką działania diod LED, które najlepiej pracują przy stabilnym, niskim napięciu.

Ręczne włączniki, czujniki ruchu czy zaawansowany sterownik? Porównanie metod sterowania

Wybór metody sterowania oświetleniem schodowym ma kluczowe znaczenie dla funkcjonalności całego systemu. Każde rozwiązanie ma swoje wady i zalety:

• Ręczne włączniki: To najbardziej tradycyjne rozwiązanie, które polega na manualnym włączaniu i wyłączaniu światła. Jest proste w instalacji, ale pozbawione automatyki, co oznacza, że zapominając o wyłączeniu światła, narażamy się na niepotrzebne zużycie energii.
• Czujniki ruchu (PIR): To najpopularniejsza i najbardziej praktyczna metoda. System z czujnikami ruchu automatycznie włącza światło, gdy wykryje obecność, i wyłącza je po określonym czasie. Aby zapewnić pełne pokrycie, zazwyczaj stosuje się co najmniej dwa czujniki jeden na górze i jeden na dole schodów. Czujniki te posiadają zazwyczaj trzy zaciski: fazowy (L) do podłączenia zasilania, neutralny (N) oraz wyjściowy (OUT), który po wykryciu ruchu podaje napięcie na oświetlenie.
• Dedykowany sterownik schodowy: To rozwiązanie dla tych, którzy szukają czegoś więcej niż tylko automatycznego włączania światła. Sterowniki schodowe oferują szereg zaawansowanych funkcji, takich jak efekt kaskady, gdzie światło zapala się stopniowo, jeden stopień po drugim, co wygląda bardzo efektownie. Dodatkowo, można regulować jasność oświetlenia, prędkość zapalania i gaszenia poszczególnych stopni, a także czas, przez jaki światło ma być aktywne po wykryciu ruchu. Sterowniki te zazwyczaj współpracują z czujnikami ruchu lub tradycyjnymi przyciskami chwilowymi.

Wybór metody sterowania zależy od Twoich priorytetów czy zależy Ci na prostocie, automatyzacji, czy może na efektownych funkcjach dodatkowych.

Planowanie instalacji od A do Z: Od schematu po listę zakupów

Dokładne zaplanowanie instalacji oświetlenia schodowego to fundament, który pozwoli uniknąć wielu problemów i błędów podczas montażu. To etap, na którym decydujemy o szczegółach, które wpłyną na ostateczny efekt i funkcjonalność systemu. Poświęcenie czasu na ten proces zaprocentuje w przyszłości.

Jak narysować prosty schemat podłączenia? Kluczowe elementy i ich oznaczenia

Narysowanie prostego schematu podłączenia jest niezwykle pomocne. Na kartce papieru lub w prostym programie graficznym umieść wszystkie kluczowe elementy Twojej instalacji. Powinny się tam znaleźć: zasilacz, czujniki ruchu (lub przyciski), sterownik (jeśli go używasz) oraz poszczególne punkty świetlne (np. taśmy LED na stopniach). Oznacz je czytelnymi symbolami prostokąty dla zasilacza i sterownika, koła lub okręgi z krzyżykiem dla czujników, a linie dla przewodów. Strzałkami zaznacz kierunek przepływu prądu. Schemat ten będzie Twoją mapą podczas montażu.

Dobór komponentów: Jaki zasilacz, czujniki i przewody będą potrzebne?

Dobór odpowiednich komponentów jest kluczowy dla prawidłowego działania i trwałości instalacji. Oto lista niezbędnych elementów:

• Zasilacz: Jest to urządzenie, które transformuje napięcie sieciowe 230V na niskie napięcie bezpieczne dla diod LED najczęściej 12V lub 24V. Wybór odpowiedniej mocy zasilacza jest absolutnie krytyczny i omówimy go szczegółowo poniżej.
• Czujniki: Najczęściej stosuje się czujniki ruchu na podczerwień (PIR), które wykrywają ruch na podstawie emitowanego przez organizmy ciepła. Warto rozważyć także czujnik zmierzchu, który automatycznie wyłączy oświetlenie w ciągu dnia, oszczędzając energię.
• Przewody: Do podłączenia czujników ruchu lub sterowników często potrzebne są przewody 3- lub 4-żyłowe. Do połączenia samych taśm LED i zasilacza wystarczą zazwyczaj przewody 2-żyłowe. Ważny jest odpowiedni przekrój przewodów, o czym więcej w kolejnym punkcie.
• Taśmy LED lub oprawy schodowe: Wybór źródła światła zależy od preferencji estetycznych i budżetu.
• Profile aluminiowe (opcjonalnie): Jeśli decydujesz się na taśmy LED, profile te zapewnią estetyczne wykończenie i ochronę.
• Sterownik schodowy (opcjonalnie): Jeśli chcesz uzyskać efekt kaskady lub inne zaawansowane funkcje.

Obliczanie mocy zasilacza prosta matematyka, która zapobiegnie awarii

To jeden z najważniejszych etapów, który często jest pomijany, a jego błąd może prowadzić do szybkiego uszkodzenia zasilacza lub nierównego świecenia diod. Aby obliczyć wymaganą moc zasilacza, musisz zsumować moc wszystkich punktów świetlnych, które będą podłączone. Moc ta jest zazwyczaj podawana w watach na metr (W/m) dla taśm LED. Na przykład, jeśli masz 10 stopni, a na każdym zamontujesz 1 metr taśmy LED o mocy 10 W/m, to całkowita moc wynosi 10 stopni * 1 m/stopień * 10 W/m = 100W. Zawsze należy dobrać zasilacz z zapasem mocy, co najmniej 20-30% większym. W naszym przykładzie, zasilacz powinien mieć moc co najmniej 120-130W. Taki zapas zapewnia stabilną pracę i zapobiega przegrzewaniu się zasilacza.

Jaki przekrój przewodu do instalacji 12V/24V, aby uniknąć spadków napięcia?

Dobór odpowiedniego przekroju przewodów jest kluczowy, zwłaszcza w instalacjach niskonapięciowych (12V/24V), gdzie spadki napięcia mogą być bardziej odczuwalne. Zbyt cienkie przewody, szczególnie na dłuższych odcinkach, powodują, że napięcie docierające do diod LED jest niższe, co skutkuje ich przygasaniem lub nierównomiernym świeceniem. Z mojego doświadczenia wynika, że dla instalacji 12V/24V, minimalny zalecany przekrój przewodów to 0,5 mm² dla krótkich odcinków i niewielkiej mocy, ale często konieczne jest zastosowanie przewodów o przekroju 1,5 mm² lub nawet większym, szczególnie przy większych mocach i dłuższych dystansach między zasilaczem a ostatnim punktem świetlnym. Zawsze warto sprawdzić zalecenia producenta taśmy LED i zasilacza.

Montaż krok po kroku: Podłączamy oświetlenie schodowe z czujnikami ruchu

Teraz przejdźmy do praktycznej części montażu oświetlenia schodowego z wykorzystaniem czujników ruchu. Pamiętaj, że kluczem do sukcesu jest dokładność i przestrzeganie zasad bezpieczeństwa.

BEZPIECZEŃSTWO PRZEDE WSZYSTKIM: Jak przygotować miejsce pracy i odłączyć zasilanie?

Bezpieczeństwo jest absolutnym priorytetem podczas jakichkolwiek prac elektrycznych. Zawsze, przed rozpoczęciem jakichkolwiek prac, upewnij się, że główne zasilanie w domu jest odłączone najlepiej wyłącz bezpiecznik odpowiadający za obwód, na którym będziesz pracować. Użyj próbnika napięcia, aby potwierdzić brak prądu w przewodach, z którymi będziesz mieć kontakt. Przygotuj miejsce pracy usuń wszelkie zbędne przedmioty, zapewnij dobre oświetlenie robocze. Pamiętaj, że prace z napięciem sieciowym 230V powinny być wykonywane przez osoby z odpowiednimi uprawnieniami elektrycznymi lub pod ich ścisłym nadzorem. Połączenia elektryczne muszą być solidne i bardzo dobrze zaizolowane, aby zapobiec zwarciom i porażeniu prądem.

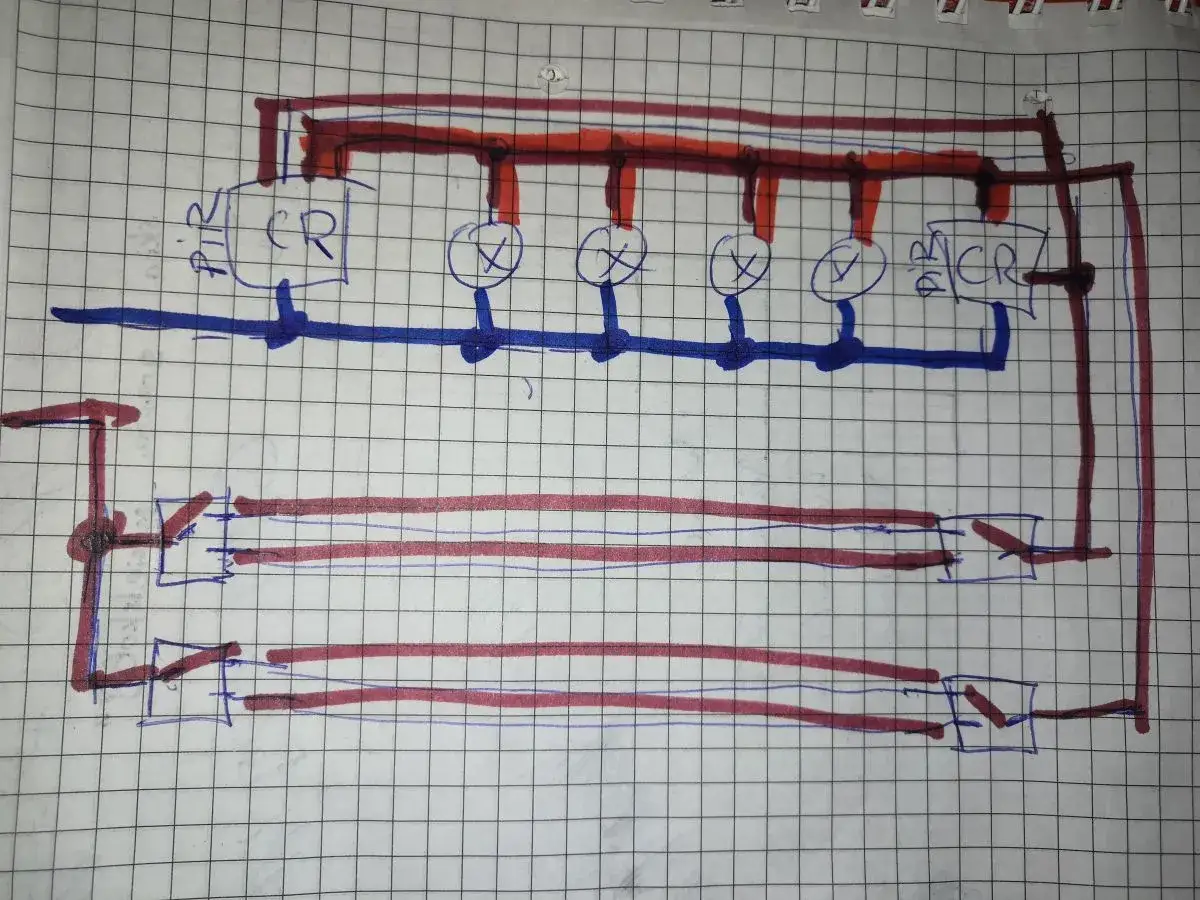

Schemat podłączenia dwóch czujników ruchu (góra i dół) jak połączyć przewody L, N i OUT?

Podłączenie dwóch czujników ruchu (na górze i na dole schodów) jest stosunkowo proste. Oba czujniki muszą być podłączone równolegle do zasilania. Oto jak to zrobić:

1. Zasilanie (L i N): Przewód fazowy (L) z sieci 230V podłącz do zacisku L w pierwszym czujniku ruchu, a następnie połącz go z zaciskiem L w drugim czujniku. Podobnie podłącz przewód neutralny (N) z sieci do zacisku N w pierwszym czujniku, a następnie połącz go z zaciskiem N w drugim czujniku.
2. Wyjście (OUT): Zacisk wyjściowy (OUT) z pierwszego czujnika ruchu podłącz do jednego z zacisków taśmy LED lub oprawy schodowej. Następnie, zacisk wyjściowy (OUT) z drugiego czujnika ruchu podłącz do drugiego zacisku taśmy LED lub oprawy schodowej. W ten sposób oba czujniki będą sterować tym samym obwodem oświetleniowym.
3. Zasilacz: Wejście zasilacza (AC 230V) podłącz do sieci (L i N), a wyjście zasilacza (DC 12V lub 24V) podłącz do zacisków L i N na czujnikach ruchu (lub bezpośrednio do pierwszego czujnika, jeśli jest on zasilany z tego samego obwodu).

Pamiętaj, aby dokładnie sprawdzić instrukcję obsługi konkretnych czujników ruchu, ponieważ mogą się one nieznacznie różnić w sposobie podłączenia.

Montaż i estetyczne ukrycie przewodów oraz zasilacza

Estetyka jest równie ważna jak funkcjonalność. Aby przewody były niewidoczne, najlepiej jest je poprowadzić w ścianach, bruzdach lub podłogach jest to najłatwiejsze do zrobienia na etapie budowy lub generalnego remontu. Alternatywnie, można je ukryć w listwach przypodłogowych, maskownicach kablowych lub wewnątrz profili aluminiowych, w których zamontowane są taśmy LED. Zasilacz, ze względu na jego gabaryty i konieczność wentylacji, najlepiej zamontować w łatwo dostępnym, ale niewidocznym miejscu, np. w puszce podtynkowej, w szafce lub w przestrzeni pod schodami. Pamiętaj o zapewnieniu mu odpowiedniej cyrkulacji powietrza.

Regulacja czujników: jak ustawić czas świecenia i czułość, by system działał idealnie?

Większość czujników ruchu posiada możliwość regulacji kilku parametrów, które pozwalają dostosować działanie systemu do Twoich potrzeb. Czas świecenia określa, jak długo światło ma pozostać włączone po wykryciu ruchu zazwyczaj można go ustawić od kilku sekund do kilku minut. Ustawienie zbyt krótkiego czasu może być irytujące, gdy światło gaśnie zbyt szybko, natomiast zbyt długi czas niepotrzebnie zużywa energię. Czułość czujnika pozwala określić, na jaką odległość i jak drobne ruchy ma reagować. Ustawienie zbyt wysokiej czułości może spowodować niechciane włączanie światła, np. od ruchu zwierząt domowych lub przeciągów. Eksperymentuj z tymi ustawieniami, aby znaleźć optymalne rozwiązanie dla Twoich schodów.

Dla wymagających: Instalacja z dedykowanym sterownikiem schodowym

Dla osób poszukujących bardziej zaawansowanych funkcji i efektów wizualnych, dedykowany sterownik schodowy będzie idealnym rozwiązaniem. Pozwala on na pełną personalizację oświetlenia, wykraczającą poza standardowe działanie czujników ruchu.

Czym różni się podłączenie sterownika od prostego układu z czujnikami?

Podłączenie sterownika schodowego jest nieco bardziej złożone niż prostego układu z dwoma czujnikami ruchu. Sterownik pełni rolę centralnego mózgu systemu. Oprócz podłączenia zasilania (230V na wejściu i 12V/24V na wyjściu do oświetlenia), do sterownika podłącza się zazwyczaj dwa czujniki ruchu (lub przyciski chwilowe) jeden na górze i jeden na dole schodów. Kluczową różnicą jest sposób podłączenia poszczególnych stopni oświetlenia. W systemie ze sterownikiem, każdy stopień (lub grupa stopni) jest podłączany do dedykowanego wyjścia sterownika, co umożliwia niezależne sterowanie każdym z nich i realizację efektu kaskady.

Schemat podłączenia sterownika, czujników i poszczególnych stopni

Podłączenie sterownika schodowego zazwyczaj wygląda następująco:

1. Zasilanie 230V: Podłącz przewód fazowy (L) i neutralny (N) z sieci 230V do odpowiednich zacisków wejściowych sterownika.
2. Czujniki ruchu/przyciski: Podłącz czujniki ruchu (lub przyciski chwilowe) do dedykowanych wejść sterownika. Zazwyczaj są to wejścia dla czujnika górnego i dolnego.
3. Zasilanie oświetlenia (12V/24V): Podłącz wyjście zasilacza (12V/24V) do wejścia zasilania niskiego napięcia sterownika.
4. Wyjścia na stopnie: Podłącz poszczególne stopnie oświetlenia (lub grupy stopni) do dedykowanych wyjść sterownika. Ważne jest, aby zachować odpowiednią polaryzację (+ i -) oraz podłączyć je w kolejności od pierwszego do ostatniego stopnia schodów.
5. Czujnik zmierzchu (opcjonalnie): Jeśli sterownik posiada wejście na czujnik zmierzchu, podłącz go zgodnie z instrukcją producenta.

Zawsze kieruj się schematem podłączenia dostarczonym przez producenta sterownika, ponieważ poszczególne modele mogą się różnić.

Konfiguracja efektu kaskady, jasności i prędkości poznaj możliwości sterowników

Dedykowane sterowniki schodowe otwierają drzwi do wielu możliwości personalizacji:

• Efekt kaskady: To najbardziej pożądana funkcja, która sprawia, że światło zapala się stopniowo, jeden stopień po drugim, tworząc płynny ruch światła wzdłuż schodów. Możliwość regulacji prędkości tego efektu pozwala na dopasowanie go do indywidualnych preferencji.
• Regulacja jasności: Wiele sterowników pozwala na ustawienie preferowanego poziomu jasności oświetlenia, zarówno podczas zapalania, jak i w trybie podtrzymania. Można również ustawić różne poziomy jasności na dzień i na noc.
• Prędkość zapalania i gaszenia: Możesz kontrolować, jak szybko światło zapala się po wykryciu ruchu i jak szybko gaśnie po jego ustaniu.
• Czas świecenia: Podobnie jak w przypadku prostych czujników, można ustawić czas, przez który oświetlenie pozostaje aktywne po wykryciu ruchu.
• Tryby pracy: Niektóre sterowniki oferują dodatkowe tryby, np. tryb nocny z przyciemnionym światłem, tryb awaryjny w przypadku zaniku zasilania, a nawet tryby imprezowe z dynamicznymi efektami świetlnymi.

Eksploracja tych ustawień pozwoli Ci stworzyć unikalną atmosferę na Twoich schodach.

Najczęstsze błędy i problemy jak ich uniknąć i co zrobić, gdy coś nie działa?

Nawet najlepiej zaplanowana instalacja może napotkać problemy. Oto przegląd najczęstszych błędów i wskazówki, jak sobie z nimi poradzić.

Problem: Oświetlenie miga lub nierównomiernie świeci. Co jest przyczyną?

Jeśli Twoje oświetlenie schodowe miga lub świeci nierównomiernie, najczęstsze przyczyny są następujące:

• Zbyt słaby zasilacz: Moc zasilacza jest niewystarczająca do zasilenia wszystkich podłączonych diod LED. Rozwiązanie: Sprawdź całkowitą moc pobieraną przez oświetlenie i wymień zasilacz na mocniejszy, z odpowiednim zapasem (min. 20-30%).
• Zbyt cienkie przewody: Długie lub zbyt cienkie przewody powodują spadki napięcia. Rozwiązanie: Wymień przewody na grubsze, o odpowiednim przekroju (np. 1,5 mm² lub więcej).
• Luźne lub źle zaizolowane połączenia: Niestabilne połączenia elektryczne mogą powodować przerwy w obwodzie lub zwarcia. Rozwiązanie: Sprawdź wszystkie połączenia, upewnij się, że są solidne i dobrze zaizolowane.
• Uszkodzone taśmy LED: Poszczególne sekcje taśmy LED mogą ulec uszkodzeniu. Rozwiązanie: Zlokalizuj uszkodzony fragment i wymień go lub cały odcinek taśmy.

Problem: Światło nie włącza się lub nie gaśnie. Diagnostyka czujników i połączeń

Jeśli światło nie reaguje na ruch lub nie chce się wyłączyć, należy przeprowadzić diagnostykę:

• Błędne podłączenie czujników lub sterownika: Najczęstsza przyczyna. Rozwiązanie: Dokładnie sprawdź schemat podłączenia i porównaj go z rzeczywistym układem. Upewnij się, że przewody L, N i OUT są podłączone prawidłowo.
• Uszkodzone czujniki ruchu: Czujnik może być wadliwy. Rozwiązanie: Jeśli masz możliwość, przetestuj czujnik w innym miejscu lub podłącz inny, sprawny czujnik, aby sprawdzić, czy problem leży w nim.
• Brak zasilania: Upewnij się, że zasilacz jest podłączony do prądu i działa poprawnie. Sprawdź bezpiecznik.
• Uszkodzony sterownik: W przypadku instalacji ze sterownikiem, może on być uszkodzony. Rozwiązanie: Jeśli wszystkie inne elementy działają, a problem nadal występuje, konieczna może być wymiana sterownika.

Przeczytaj również: Jakie oświetlenie na taras wybrać, aby stworzyć wyjątkową atmosferę?

Problem: Światło włącza się w dzień. Rola i podłączenie czujnika zmierzchu

Jeśli Twoje oświetlenie schodowe włącza się w ciągu dnia, mimo braku ruchu, najprawdopodobniej brakuje lub nie działa prawidłowo czujnik zmierzchu. Czujnik zmierzchu jest kluczowy dla oszczędności energii blokuje on działanie systemu oświetlenia, gdy jest wystarczająco jasno. Jeśli Twój czujnik ruchu lub sterownik nie ma wbudowanego czujnika zmierzchu, należy go dokupić i prawidłowo podłączyć. Zazwyczaj podłącza się go równolegle do zasilania, a jego sygnał steruje pracą całego systemu oświetleniowego, wyłączając go w ciągu dnia. Upewnij się, że czujnik jest umieszczony w miejscu, gdzie nie jest bezpośrednio nasłoneczniony, a jego czułość jest odpowiednio ustawiona.

Twoje nowe oświetlenie schodowe co jeszcze możesz z nim zrobić?

Gratulacje! Po pomyślnym zainstalowaniu oświetlenia schodowego, Twoje możliwości nie kończą się na podstawowej funkcjonalności. Możesz teraz zacząć myśleć o dalszej integracji i personalizacji. Jeśli posiadasz system inteligentnego domu, Twoje nowe oświetlenie schodowe można zintegrować z innymi urządzeniami, tworząc scenariusze dopasowane do Twojego stylu życia na przykład automatyczne włączanie światła w całym domu po wykryciu ruchu przy drzwiach wejściowych. Jeśli wybrałeś taśmy LED RGB lub RGBW, możesz teraz eksperymentować z różnymi kolorami, tworząc nastrojowe oświetlenie dopasowane do okazji. Niektóre sterowniki oferują również zaawansowane tryby, takie jak dynamiczne efekty świetlne czy możliwość tworzenia własnych sekwencji. Zachęcam do dalszego eksperymentowania i dostosowywania ustawień, aby Twoje oświetlenie schodowe w pełni odpowiadało Twoim potrzebom i stanowiło integralną część inteligentnego i komfortowego domu.
