Jak podłączyć żyrandol? L, N i PE krok po kroku

Pytanie, jak podłączyć żyrandol, pojawia się zwykle przy remoncie, wymianie oprawy albo przeprowadzce do mieszkania z niejasnym układem przewodów. Samo połączenie nie jest skomplikowane, ale wymaga rozpoznania żył, dopasowania ich do oznaczeń L, N i PE oraz sprawdzenia, czy instalacja rzeczywiście nie jest pod napięciem. Poniżej pokazuję bezpieczny schemat działania, różnice między układem dwu- i trzyprzewodowym oraz sytuacje, w których lepiej zakończyć pracę i wezwać elektryka.

Co sprawdzić przed zdjęciem starej lampy

Zanim dotknę przewodów, wyłączam zabezpieczenie nadprądowe odpowiedzialne za oświetlenie. Samo wyłączenie klawisza na ścianie nie wystarcza, ponieważ nie daje pewności, że w puszce sufitowej nie ma napięcia. Po odłączeniu obwodu sprawdzam go miernikiem dwubiegunowym, a nie wyłącznie śrubokrętem z lampką kontrolną.

Przygotuj podstawowe narzędzia: miernik napięcia, wkrętak izolowany, złączki przystosowane do przewodów instalacyjnych, szczypce i elementy mocujące dostarczone przez producenta. Przyda się także latarka, ponieważ po wyłączeniu obwodu pracujesz przy ograniczonym świetle. Nie skręcaj przewodów na samą taśmę izolacyjną. Połączenie powinno znaleźć się w odpowiedniej złączce lub zacisku.

Sprawdź też instrukcję żyrandola. Informacja o klasie ochronności, maksymalnej mocy źródeł światła i sposobie montażu znajduje się zwykle na etykiecie, opakowaniu albo niewielkiej tabliczce znamionowej. Oprawa oznaczona symbolem dwóch kwadratów ma II klasę ochronności i nie wymaga podłączenia przewodu ochronnego do obudowy.

Jak rozpoznać przewody L, N i PE

W nowszej instalacji kolory są pomocną wskazówką, ale nie zastępują pomiaru. Najczęściej niebieski przewód oznacza N, czyli neutralny, żółto-zielony oznacza PE, czyli ochronny, a brązowy, czarny lub szary pełni funkcję L, czyli fazową. W starym mieszkaniu kolory mogą być jednak użyte niezgodnie z dzisiejszą praktyką.

Ważne jest to, że do żyrandola powinien trafiać przewód fazowy przełączany przez włącznik. Dzięki temu po wyłączeniu światła oprawa nie pozostaje niepotrzebnie pod napięciem. Nie łącz przewodu PE z N i nie zakładaj, że niebieska żyła zawsze jest neutralna, zwłaszcza gdy instalacja ma kilkadziesiąt lat albo była wcześniej przerabiana.

Jeśli z sufitu wychodzą tylko dwa przewody, najczęściej masz L i N, bez osobnej żyły ochronnej. Nie oznacza to automatycznie, że każdą lampę można tam zamontować. Żyrandol metalowy wymagający PE powinien trafić do instalacji z przewodem ochronnym albo zostać oceniony przez elektryka. Przy oprawie II klasy ochronności brak PE może być zgodny z jej konstrukcją, ale zawsze decydują oznaczenia producenta.

Podłączenie żyrandola krok po kroku

Po przygotowaniu przewodów przechodzę do montażu mechanicznego. Najpierw mocuję uchwyt, hak albo listwę montażową do sufitu zgodnie z instrukcją. Ciężkiego żyrandola nie wolno opierać wyłącznie na przewodach ani na przypadkowym kołku dobranym bez uwzględnienia rodzaju stropu.

1. Wyłącz właściwy bezpiecznik i zabezpiecz rozdzielnicę przed przypadkowym włączeniem.
2. Sprawdź miernikiem dwubiegunowym, czy między przewodami nie występuje napięcie.
3. Porównaj oznaczenia na oprawie z przewodami wychodzącymi z sufitu.
4. Podłącz przewód neutralny z sufitu do zacisku N żyrandola.
5. Podłącz przewód fazowy z sufitu do zacisku L oprawy.
6. Jeżeli żyrandol ma zacisk ochronny, połącz go z żółto-zielonym przewodem PE.
7. Umieść połączenia w rozecie lub osłonie, tak aby żaden odcinek żyły nie był odsłonięty.
8. Załóż klosze i źródła światła dopiero po zakończeniu połączeń elektrycznych.
9. Włącz zabezpieczenie i sprawdź działanie oprawy.

Końcówki przewodów przygotuj zgodnie z rodzajem zastosowanej złączki. Nie wkładaj do jednego zacisku większej liczby żył, niż przewidział producent, i nie dokręcaj śruby tak mocno, aby przeciąć przewód. Dobrze wykonane połączenie jest stabilne, izolowane i nie nagrzewa się podczas pracy.

Gdy z sufitu wychodzą trzy przewody

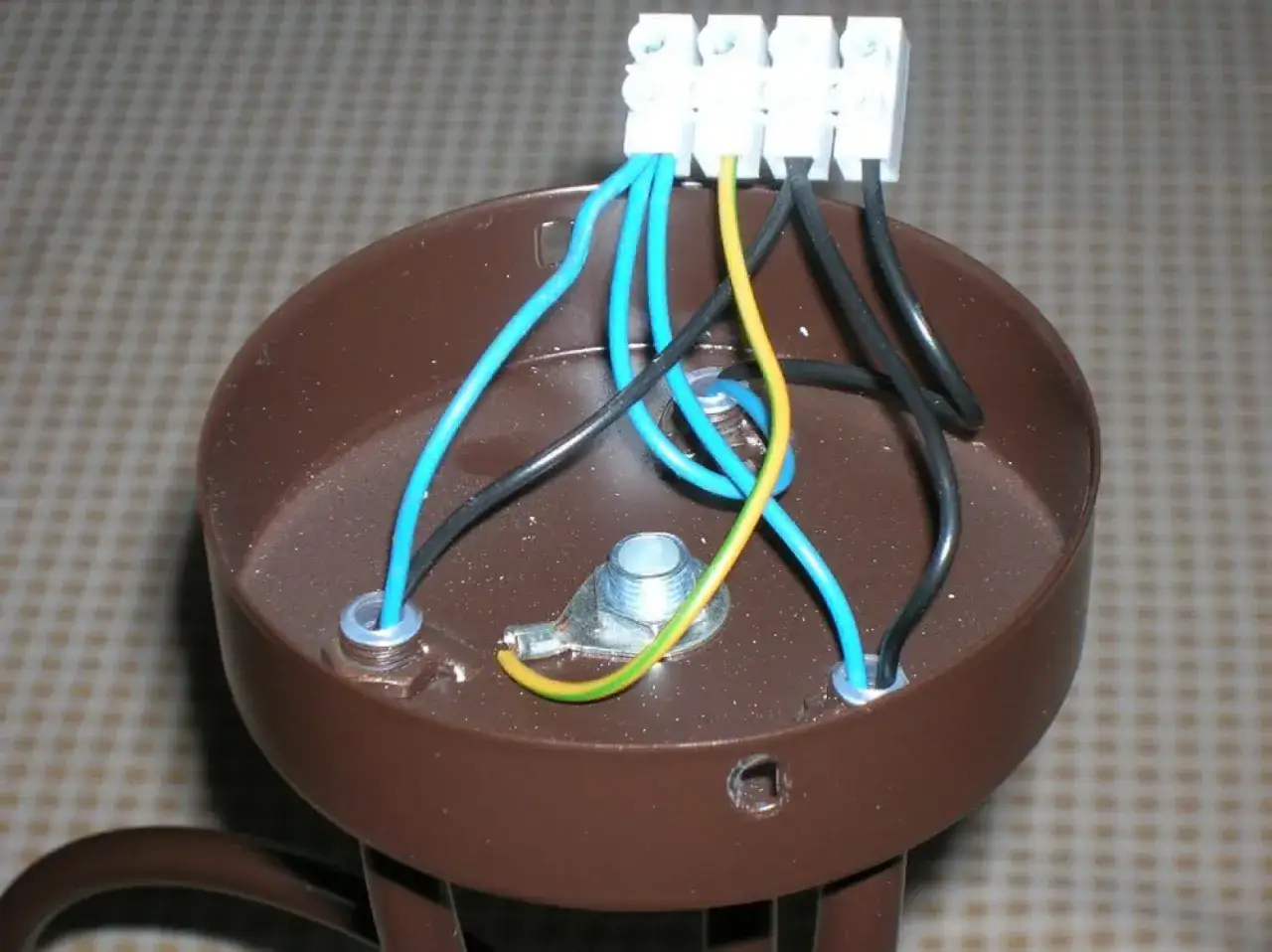

Najczęściej oznacza to zestaw L, N i PE. W takim przypadku przewód fazowy trafia do L, neutralny do N, a ochronny do zacisku uziemienia, jeśli żyrandol go posiada. Jeżeli oprawa jest wykonana w II klasie ochronności, żółto-zielonej żyły nie podłącza się do przypadkowego elementu metalowego. Należy ją bezpiecznie zakończyć w osobnym zacisku.

Przeczytaj również: Klosz do łazienki: Bezpieczeństwo i styl - poradnik

Gdy z sufitu wychodzą cztery przewody

Cztery żyły często oznaczają N, PE oraz dwa przewody fazowe L1 i L2. Taki układ współpracuje z włącznikiem świecznikowym, dzięki któremu można uruchamiać osobno dwie grupy żarówek, na przykład trzy źródła światła z jednej strony i dwa z drugiej.

Żyrandol musi mieć wtedy odpowiednio rozdzielone obwody, zwykle osobne przewody dla pierwszej i drugiej grupy żarówek. Nie zgaduj, który przewód zasila daną sekcję. Odczytaj schemat oprawy, a jeśli żyrandol ma tylko jeden zacisk L, nie przerabiaj go samodzielnie bez pewności, jak poprowadzono instalację.

Jedna sekcja światła czy dwa niezależne obwody

Wybór sposobu podłączenia zależy nie tylko od liczby żarówek, lecz także od włącznika i konstrukcji oprawy. Przy pojedynczym klawiszu wszystkie źródła światła zwykle zapalają się razem. To prosty i pewny wariant, ale przy dużym żyrandolu może być mniej wygodny i mniej oszczędny.

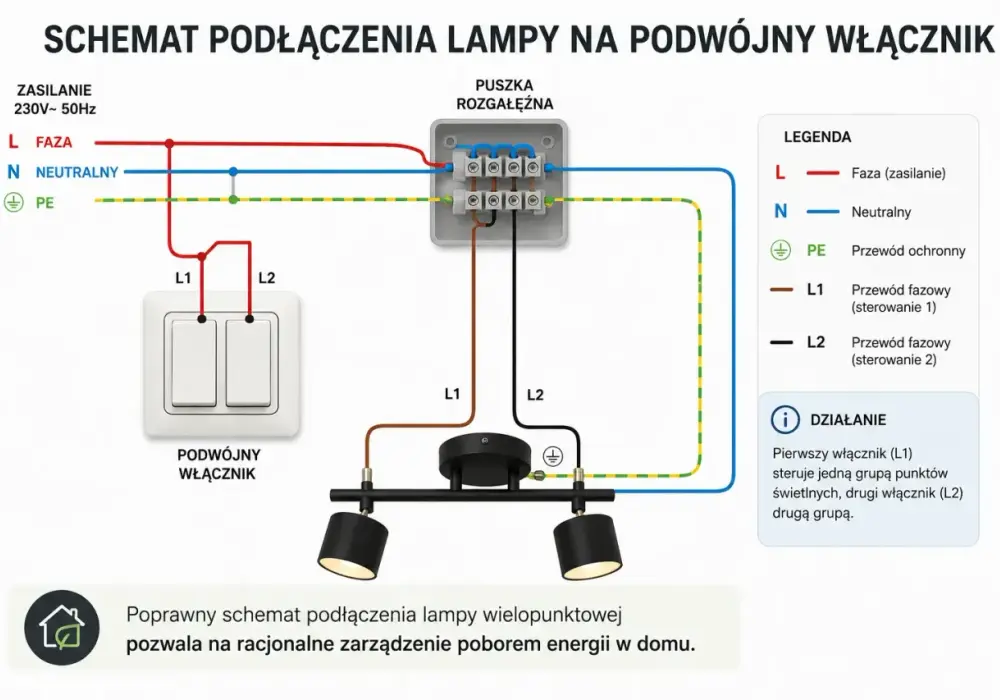

Przy dwóch klawiszach potrzebujesz dwóch przewodów fazowych, a oprawa musi mieć osobne zaciski dla dwóch grup. W praktyce dobrze sprawdza się to w salonie albo jadalni, gdzie nie zawsze chcesz uruchamiać pełną moc oświetlenia. Podział żarówek powinien wynikać ze schematu producenta, a nie z przypadkowego połączenia przewodów w rozecie.

Jeśli nowy żyrandol ma kilka grup, a w suficie znajduje się tylko jeden przewód fazowy, wszystkie sekcje mogą działać wyłącznie wspólnie. Do uzyskania niezależnego sterowania potrzebna jest odpowiednia instalacja oraz właściwy włącznik. Samo rozdzielenie przewodów w lampie nie stworzy drugiego obwodu.

Błędy, przez które montaż staje się niebezpieczny

Najczęstszy błąd to kierowanie się wyłącznie kolorem przewodu. W nowej instalacji kolorystyka zwykle pomaga, ale po wcześniejszych naprawach można trafić na zamienione żyły. Kolor jest wskazówką, a pomiar i oznaczenia instalacji są ważniejsze.

• Praca bez sprawdzenia braku napięcia.
• Łączenie przewodu ochronnego PE z neutralnym N.
• Podłączanie metalowej oprawy bez przewodu ochronnego.
• Wieszanie ciężkiego żyrandola na samych przewodach.
• Umieszczanie złączek poza osłoną lub pozostawianie odsłoniętej miedzi.
• Przerabianie żyrandola na dwa obwody bez sprawdzenia włącznika.
• Montowanie źródeł światła o większej mocy niż dopuszczona przez producenta.

Niepokój powinny wzbudzić przewody kruche, nadpalone, bardzo krótkie, aluminiowe albo pozbawione czytelnej izolacji. Tak samo traktuję sytuację, w której napięcie pojawia się na więcej niż jednej żyle mimo wyłączonego włącznika. W takich warunkach nie warto eksperymentować, bo problem może dotyczyć całego obwodu, a nie samej lampy.

Kiedy montaż lepiej przekazać elektrykowi

Samodzielna wymiana oprawy ma sens wtedy, gdy instalacja jest czytelna, przewody są w dobrym stanie, a nowy żyrandol ma jasną instrukcję. Jeśli nie masz miernika dwubiegunowego albo nie wiesz, jak bezpiecznie potwierdzić brak napięcia, to już wystarczający powód, by zlecić pracę fachowcowi.

Elektryka warto wezwać także przy starej instalacji dwużyłowej, braku przewodu ochronnego, nietypowych kolorach, kilku obwodach w jednej puszce i konieczności przeróbki włącznika. Dotyczy to również sytuacji, gdy oprawa jest ciężka, sufit wykonano z delikatnego materiału albo miejsce mocowania wymaga ingerencji w strop. Bezpieczeństwo konstrukcji i instalacji jest ważniejsze niż szybkie zakończenie montażu.

Po prawidłowym podłączeniu żyrandol powinien działać bez migotania, trzasków, zapachu nagrzanej izolacji i wyczuwalnego ciepła na złączkach. Jeżeli pojawi się którykolwiek z tych objawów, wyłącz zasilanie i nie używaj lampy do czasu znalezienia przyczyny.

Detale, które robią różnicę po zamontowaniu żyrandola

Dobrze dobrana oprawa nie tylko świeci, ale też pasuje do wysokości pomieszczenia i sposobu użytkowania wnętrza. W niskim salonie lepiej sprawdzi się żyrandol przysufitowy, natomiast nad stołem można pozwolić sobie na model wiszący, pod warunkiem że jego mocowanie jest odpowiednio solidne.

Po podłączeniu sprawdź, czy przewody nie są naprężone, rozeta przylega do sufitu, a żarówki mają właściwy typ gwintu i moc. Przy oprawach LED zwróć uwagę na kompatybilność ze ściemniaczem, jeśli planujesz regulację jasności. Najlepszy efekt daje połączenie bezpiecznej instalacji z właściwym światłem, a nie samo efektowne wykończenie lampy.

Jeżeli podczas montażu pojawia się choćby cień wątpliwości co do funkcji przewodu, przerwij pracę i zleć pomiar elektrykowi. W przypadku instalacji 230 V ostrożność nie jest przesadą, tylko najprostszym sposobem, aby nowy żyrandol poprawił wnętrze bez tworzenia ryzyka dla domowników.
